| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | वी18011बी |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

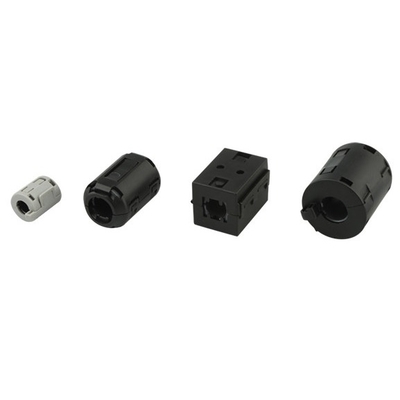

क्लिप-ऑन फेराइट रिंग कोर आरएफआई ईएमआई शोर दमनक केबल फेराइट रिंग कोर
त्वरित विवरणः
आरएफआई ईएमआई शोर दमन केबल क्लिप:ईएमआई आरएफआई शोर फ़िल्टर क्लिप;प्लास्टिक कवर के साथ फेराइट कोर; एसी बिजली लाइनों पर ईएमआई को कम करने में मदद करता है।
फेराइट कोर: विद्युत चुम्बकीय हस्तक्षेप को कम करें और सिग्नल अखंडता में सुधार करें; स्थापित करना आसान है, बस इसे क्लिप करें और आपको स्पष्ट संकेत और तेज़ डेटा ट्रांसमिशन मिलेगा।
विनिर्देशः
| नहीं. | विनिर्देश | अंजीर | आयाम: मिमी | प्रतिबाधा ((Ω) मिनट | |||||
| ΦA | बी | ΦC | D | ई | 25MHz | 100MHz | |||
| 1 | V18001A | 1 | 13±1 | 11.8±1 | 3.5±0.8 | 25.2±1 | 2.5±1 | 135 | 260 |
| 2 | V18001 | 1 | 13±1 | 12±1 | 5±08 | 25.2±1 | 2.5±1 | 90 | 190 |
| 3 | V18002 | 1 | 16.5±1 | 14±1 | 7±0.8 | 30±1 | 2.5±1 | 80 | 195 |
| 4 | V18002C | 5 | 20.7±1 | 39.4±1 | 7.2±0.5 | / | / | 120 | 220 |
| 5 | V18003 | 1 | 19.5±1 | 18±1 | 9±0.8 | 35±1 | 5.5±1 | 100 | 240 |
| 6 | V18004 | 1 | 23.5±1 | 22.2±1 | 13.5±0.8 | 36±1 | 10.5±1 | 90 | 190 |
| 7 | V18005 | 2 | 17.5±1 | 19.5±1 | 6.5±0.8 | 32.5±1 | / | 135 | 330 |
| 8 | V18006 | 2 | 22±1 | 23.5±1 | 10±08 | 33±1 | / | 90 | 250 |
| 9 | V18007 | 2 | 29±1 | 30±1 | 13±0.8 | 32.2±1 | / | 160 | 280 |
| 10 | V18008 | 3 | 19.5±1 | 23±1 | 8±0.8 | 17±1 | 23±1 | 70 | 140 |
| 11 | V18009 | 3 | 19.5±1 | 23±1 | 8±0.8 | 19.5±1 | 26±1 | 80 | 160 |
| 12 | V18010 | 4 | 15±1 | 14±1 | 7±1 | 18±1 | 22±1 | 45 | 125 |
| 13 | V18011 | 4 | 19.5±1 | / | 9±1 | 32±1 | 36±1 | 105 | 185 |
| 14 | V18011A | 4 | 20.5±1 | 20.5±1 | 11±0.8 | 32±1 | 36±1 | 80 | 155 |
| 15 | V18011B | 3 | 28±1 | 31±1 | 11.4±0.8 | 17.5±1 | 23.5±1 | 75 | 135 |
| 16 | V18012 | 4 | 30±1 | / | 13±0.8 | 34±1 | 39±1 | 125 | 230 |
| 17 | V18013 | 5 | 16.5±1 | 29.5±1 | 5±08 | / | / | 80 | 165 |
| 18 | V18017 | 4 | 40.5±1 | / | 17±1 | 49.8±1 | / | 200 | 350 |
| 19 | V18018 | 3 | 29±1 | 33±1 | 15±0.8 | 15.5±1 | 21.5±1 | 55 | 110 |
| 20 | V18019 | 1 | 19.5±1 | 18±1 | 8±0.8 | 35±1 | 5.5±1 | 120 | 175 |
| 21 | V18020 | 3 | 24±1 | 27±1 | 10±08 | 13.5±1 | 19±1 | 60 | 110 |
| 22 | V18021 | 1 | 11.7±1 | 10.8±1 | 4±08 | 21.4±1 | 2.6±1 | 90 | 160 |
| 23 | V18031 | 2 | 15±1 | 14±1 | 6±1 | 23±1 | / | 80 | 160 |
| 24 | V18032 | 1 | 19.5±1 | 18.0±1 | 5.0±1 | 35±0.8 | / | 190 | 320 |
| 25 | V18033 | 4 | 19.5±1 | / | 8±0.8 | 32±1 | 36±1 | 120 | 175 |
अनुप्रयोग:
✔ 3.5 मिमी / 0.14 इंच (आंतरिक व्यास): 0.06 - 0.14 इंच / 1.5 - 3.5 मिमी केबलों के लिए उपयुक्त
आवेदनः कार डीवीआर, हेडसेट केबल, लाउडस्पीकर केबल, माउस केबल, कीबोर्ड केबल, यूएसबी केबल आदि।
✔ 5 मिमी / 0.2 इंच (आंतरिक व्यास): 0.14 - 0.2 इंच / 3.5 - 5 मिमी केबलों के लिए उपयुक्त
आवेदन: कार डीवीआर, लाउडस्पीकर केबल, माउस केबल, कीबोर्ड केबल, यूएसबी केबल, आरएस232 सीरियल पोर्ट कैमरा केबल आदि।
✔ 7 मिमी / 0.27 इंच (आंतरिक व्यास): 0.2 - 0.27 इंच / 5 - 7 मिमी केबलों के लिए उपयुक्त
अनुप्रयोग: एवी केबल, समाक्षीय ऑडियो, ऑडियो पावर लाइन, आईपी सीरियल पोर्ट कैमरा आदि।
✔ 9 मिमी / 0.35 इंच (आंतरिक व्यास): 0.27 - 0.35 इंच / 7 - 9 मिमी केबलों के लिए उपयुक्त
आवेदनः एचडीएमआई केबल, वीजीए केबल, डीवीआई केबल, पावर लाइन, लाउडस्पीकर केबल, औद्योगिक केबल आदि।
✔ 13 मिमी / 0.51 इंच (आंतरिक व्यास): 0.35 - 0.51 इंच / 9 - 13 मिमी केबलों के लिए उपयुक्त
अनुप्रयोग: एचडीएमआई केबल, आईपी संचार लाइन, डीवीआई केबल, ओवरस्ट्रिकिंग वीजीए केबल आदि।
नाज़िन कोर क्या है?
NiZn (निकेल-जस्ता) कोर एक प्रकार का चुंबकीय कोर है जिसका उपयोग विभिन्न इलेक्ट्रॉनिक और विद्युत अनुप्रयोगों में किया जाता है, विशेष रूप से उच्च आवृत्ति ट्रांसफार्मर, प्रेरक और अन्य चुंबकीय घटकों में।NiZn कोर एक निकल-जिंक फेराइट सामग्री से बना है, जो उच्च आवृत्ति श्रेणी में अनुप्रयोगों के लिए उपयुक्त विशिष्ट चुंबकीय गुण प्रदर्शित करता है।
निज़्न कोर की मुख्य विशेषताओं में शामिल हैंः
उच्च पारगम्यताः NiZn कोर में उच्च प्रारंभिक पारगम्यता होती है, जिससे उन्हें उच्च आवृत्तियों पर उच्च प्रेरण और कुशल ऊर्जा हस्तांतरण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाया जाता है।
कम कोर हानिः NiZn कोर उच्च आवृत्तियों पर अपेक्षाकृत कम कोर हानि प्रदर्शित करते हैं, उच्च आवृत्ति अनुप्रयोगों में उनकी दक्षता में योगदान देते हैं।
आवृत्ति प्रतिक्रियाः NiZn कोर को उच्च आवृत्ति श्रेणी में, आम तौर पर MHz से GHz आवृत्ति बैंड में अच्छी तरह से प्रदर्शन करने के लिए डिज़ाइन किया गया है।वे आम तौर पर आरएफ (रेडियो आवृत्ति) ट्रांसफार्मर जैसे अनुप्रयोगों में उपयोग किए जाते हैं, फिल्टर और प्रतिबाधा मिलान सर्किट।
संतृप्ति विशेषताएंः NiZn कोर में विशिष्ट संतृप्ति विशेषताएं हैं जो उन्हें उच्च आवृत्तियों पर उच्च चुंबकीय प्रवाह घनत्व की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
सामग्री संरचनाः NiZn कोर की संरचना में अन्य योजकों के साथ निकल ऑक्साइड और जिंक ऑक्साइड का मिश्रण शामिल है।सामग्री की विशिष्ट संरचना और प्रसंस्करण इसकी उच्च पारगम्यता और अन्य चुंबकीय गुणों में योगदान देता है.
|
|
