| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | VIP4-2B-20 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आइटम नंबर | VIP4-2B-20 |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 10KHz-30MHZ |
| निविष्ट वस्तु का नुकसान | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| वर्तमान मूल्यांकित | 20ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 1760 वीडीसी |
| लाइन टू ग्राउंड | 2200VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| Moq | 5 पीसी |
| पत्तन | शेन्ज़ेन |
| समय सीमा | 5 ~ 15 कार्य दिवस |

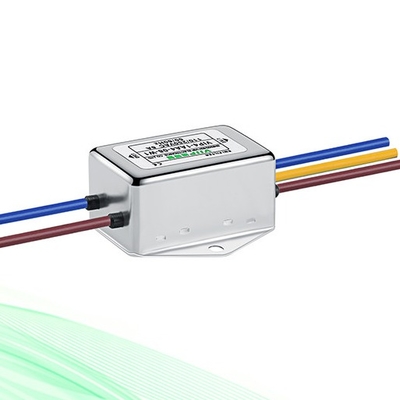

विशेषताएँ:
•220Vac, 50/60Hz इनपुट
• रेटेड वर्तमान 10A, अधिकतम 15A 5 मिनट के लिए
• 10KHz से 30MHz तक 50dB तक उच्च ईएमआई शोर क्षीणन
•बेहतर परिरक्षण और गर्मी अपव्यय के लिए बीहड़ धातु का मामला
• ज्वाला मंदक और RoHS अनुरूप
•आसान स्थापना के लिए बढ़ते छेद के साथ कॉम्पैक्ट आकार
अनुप्रयोग:
• ट्रेडमिल, व्यायाम बाइक, अण्डाकार और रोइंग मशीन
• एसी और इलेक्ट्रॉनिक उपकरणों से उत्पन्न ईएमआई शोर को रोकें
• संवेदनशील नियंत्रण परिपथों के लिए स्वच्छ शक्ति स्रोत प्रदान करें
• उपकरण के प्रदर्शन और सेवा जीवन में सुधार
• सुरक्षित और विश्वसनीय संचालन के लिए नियामक ईएमसी मानकों को पूरा करें यह ईएमआई फिल्टर बिजली लाइन ईएमआई गड़बड़ी को दबाने के लिए ट्रेडमिल जैसे विभिन्न व्यायाम उपकरणों के लिए उपयुक्त है।इसका धातु का मामला उच्च शक्ति से निपटने की क्षमता के लिए बेहतर परिरक्षण और गर्मी लंपटता प्रदान करता है।10KHz से 30MHz रेंज में महत्वपूर्ण शोर क्षीणन मोटर ड्राइव और नियंत्रण प्रणालियों की सटीकता और स्थिरता सुनिश्चित करने में मदद करता है।
विशेष विवरण:
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP4-2A-01 | 1 क | <0.5mA | अंक 2 | चित्र .1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3 ए | <0.5mA | अंक 2 | चित्र .1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6ए | <0.5mA | अंक 2 | चित्र .1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | चित्र .1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6ए | <1.0mA | चित्र 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20ए | <1.0mA | चित्र 4 | अंक 2 | एम 4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50ए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100ए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200ए | <2.0mA | चित्र 5 | अंक 2 | एम 8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1 क | <0.5mA | चित्र .1 | चित्र 3 | एम10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3 ए | <0.5mA | अंक 2 | चित्र 3 | एम10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6ए | <1.0mA | चित्र 4 | चित्र 3 | एम 4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | चित्र 3 | एम 4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20ए | <1.0mA | चित्र 5 | चित्र 3 | एम 4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50ए | <2.0mA | चित्र 5 | चित्र 3 | एम 6 | - - - | - - - | 1600 |
विद्युत योजनाबद्ध:
यांत्रिक आयाम (इकाई: मिमी)
सामान्य प्रश्न:
Q1: क्या आप अनुकूलित उत्पाद प्रदान करते हैं?
ए: हां, यदि आप हमें नमूने या चित्र और विनिर्देश प्रदान कर सकते हैं तो हम आपको एक नया मोल्ड विकसित कर सकते हैं।
Q2: क्या आप एक कारखाने हैं?
ए: हां, हम एक आईएसओ 9 001 निर्माता हैं, 2009 से ईएमआई फ़िल्टर आर एंड डी, उत्पादन और बिक्री का एकीकरण।
Q3: प्रसव के समय कब तक है?
ए: हम तेजी से वितरण सुनिश्चित करते हैं।आम तौर पर, छोटे आदेश या स्टॉक माल के लिए 2-5 दिन लगेंगे;आपका अग्रिम भुगतान प्राप्त करने के बाद बड़े पैमाने पर उत्पादन के लिए 10 से 15।विशिष्ट डिलीवरी का समय आइटम और आपके ऑर्डर की मात्रा पर निर्भर करता है।कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
Q4: भुगतान शर्तों के बारे में कैसे?
ए: हमें आमतौर पर अग्रिम में टी / टी की आवश्यकता होती है।यदि राशि 5000USD से अधिक है, तो हम भुगतान अवधि के बारे में बातचीत कर सकते हैं, जैसे अग्रिम में 70% जमा, डिलीवरी से पहले 30% भुगतान आदि।
Q5: कैसे प्रमाण पत्र के बारे में?
ए: आईएसओ 9 001, सीई, टीयूवी, उल, आरओएचएस, सीक्यूसी, पहुंच इत्यादि।
हम आपके उद्योग की जरूरतों के अनुरूप एसी सिंगल फेज की पेशकश करते हैं।हम एयरोस्पेस, दूरसंचार, सैन्य और चिकित्सा अनुप्रयोगों के साथ-साथ कई अन्य उद्योगों के लिए आरएफआई फिल्टर का निर्माण करते हैं।हम अपने सिंगल फेज आरएफआई फिल्टर, मेडिकल फिल्टर, पावर एंट्री फिल्टर, डीसी फिल्टर और थ्री फेज आरएफआई फिल्टर जैसे कई प्रकार के फिल्टर के निर्माण में अनुभवी हैं। कर्टिस इंडस्ट्रीज के सिंगल फेज फिल्टर का उपयोग 250VAC अनुप्रयोगों में ईएमआई को कम करने के लिए किया जाता है।हमारे एकल चरण फिल्टर कई उद्योगों के लिए बहुत अच्छे हैं और तीन अलग-अलग प्रकारों में उपलब्ध हैं जिनमें सामान्य उद्देश्य, उच्च प्रदर्शन और विस्तृत बैंड शामिल हैं।ये RFI फ़िल्टर सैन्य, वाणिज्यिक उपकरणों, स्विचिंग बिजली की आपूर्ति और दूरसंचार में EMI को कम करने के लिए आदर्श हैं।
|
|
