| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | VIP4-1A-10 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
तकनीकी विनिर्देश:

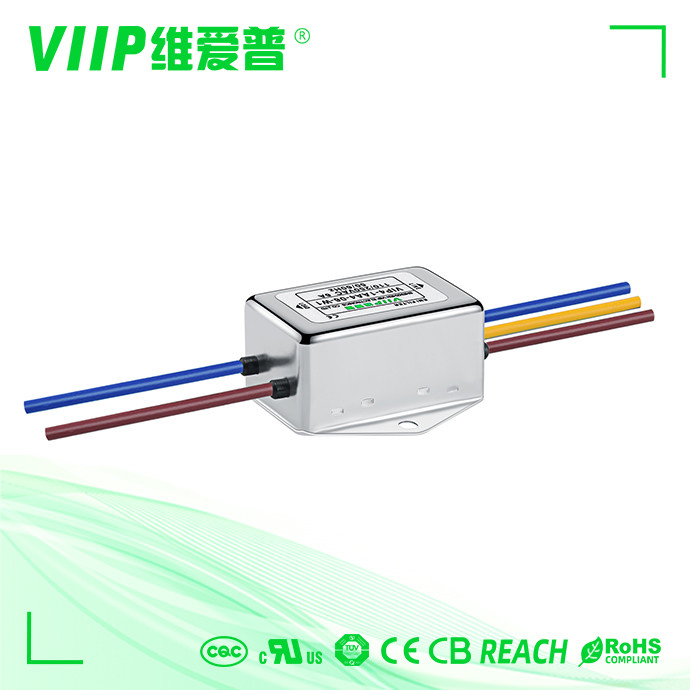

| वस्तु | पावर लाइन फ़िल्टर |
| नमूना | पावर लाइन फ़िल्टर VIP4 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्ट वस्तु का नुकसान | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| वर्तमान मूल्यांकित | 0.5 ~ 300 ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 1760 वीडीसी |
| लाइन टू ग्राउंड | 2200VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 1.0mA मैक्स |
| Moq | 5 पीसी |
| पत्तन | शेन्ज़ेन |
| समय सीमा | 5 ~ 15 कार्य दिवस |
विशेषताएँ:
•220Vac,50/60Hz इनपुट
• रेटेड करंट 20A तक
•150KHz कट-ऑफ फ्रीक्वेंसी
• 60dB तक 150KHz से 30MHz तक क्षीणन
• आसान स्थापना के लिए बढ़ते छेद के साथ कॉम्पैक्ट प्लास्टिक का मामला
• ज्वाला मंदक और RoHS अनुरूप
अनुप्रयोग:
• एसी/डीसी स्विच मोड बिजली की आपूर्ति
• इलेक्ट्रॉनिक उपकरण: कंप्यूटर, दूरसंचार उपकरण, एलईडी ड्राइवर, आदि।
• स्विच मोड पावर सर्किट से उत्पन्न उच्च आवृत्ति ईएमआई शोर को दबाएं
संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स के लिए स्वच्छ शक्ति स्रोत प्रदान करें
• बिजली आपूर्ति और इलेक्ट्रॉनिक उपकरणों के प्रदर्शन और विश्वसनीयता में सुधार
• अंतरराष्ट्रीय ईएमसी नियामक मानकों को पूरा करें यह ईएमआई पावर फिल्टर स्विच मोड बिजली आपूर्ति और इलेक्ट्रॉनिक उपकरणों के लिए एसी मेन पर उच्च आवृत्ति हार्मोनिक गड़बड़ी को फ़िल्टर करने के लिए आदर्श है।यह 20A तक के करंट को संभाल सकता है और 150KHz से शुरू होकर 30MHz तक महत्वपूर्ण शोर क्षीणन प्राप्त करता है।
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP1-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10:00 पूर्वाह्न | <0.5mA | अंक 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | एसओए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | अंक 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
नमूना
नमूना शुल्क: बातचीत
नमूना समय: 2 ~ 5 दिन
भुगतान
--- भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी
--- कृपया डिलीवरी के लिए सही संपर्क जानकारी छोड़ना याद रखें।
हम आपके उद्योग की जरूरतों के अनुरूप एसी सिंगल फेज की पेशकश करते हैं।हम एयरोस्पेस, दूरसंचार, सैन्य और चिकित्सा अनुप्रयोगों के साथ-साथ कई अन्य उद्योगों के लिए आरएफआई फिल्टर का निर्माण करते हैं।हम अपने सिंगल फेज आरएफआई फिल्टर, मेडिकल फिल्टर, पावर एंट्री फिल्टर, डीसी फिल्टर और थ्री फेज आरएफआई फिल्टर जैसे कई प्रकार के फिल्टर के निर्माण में अनुभवी हैं। कर्टिस इंडस्ट्रीज के सिंगल फेज फिल्टर का उपयोग 250VAC अनुप्रयोगों में ईएमआई को कम करने के लिए किया जाता है।हमारे एकल चरण फिल्टर कई उद्योगों के लिए बहुत अच्छे हैं और तीन अलग-अलग प्रकारों में उपलब्ध हैं जिनमें सामान्य उद्देश्य, उच्च प्रदर्शन और विस्तृत बैंड शामिल हैं।ये RFI फ़िल्टर सैन्य, वाणिज्यिक उपकरणों, स्विचिंग बिजली की आपूर्ति और दूरसंचार में EMI को कम करने के लिए आदर्श हैं।
|
