| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | VIP4-1A-10 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
तकनीकी विनिर्देश:

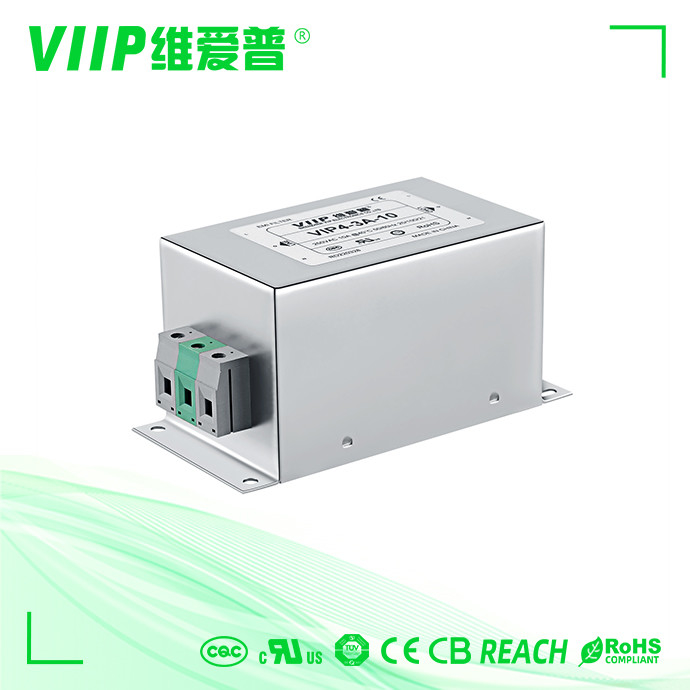

| वस्तु | पावर लाइन फ़िल्टर |
| नमूना | पावर लाइन फ़िल्टर VIP4 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्ट वस्तु का नुकसान | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| वर्तमान मूल्यांकित | 0.5 ~ 300 ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 1760 वीडीसी |
| लाइन टू ग्राउंड | 2200VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 1.0mA मैक्स |
| Moq | 5 पीसी |
| पत्तन | शेन्ज़ेन |
| समय सीमा | 5 ~ 15 कार्य दिवस |
सामान्य उद्देश्य एकल चरण एसी पावर लाइन फ़िल्टर, स्थापित करने में आसान, के लिए उपलब्ध है
- बिजली और इलेक्ट्रॉनिक उपकरण
-- चिकित्सकीय संसाधन
-- बिल्डिंग ऑटोमेशन
- ऑफिस ऑटोमेशन और डाटाकॉम उपकरण
विशेष विवरणएकल चरण ईएमआई फिल्टर के लिए:
अच्छी क्षीणन आवृत्ति रेंज 150KHz-30MHz के साथ सामान्य उद्देश्य एसी फ़िल्टर
VIP4 -1A और VIP4 -1B श्रृंखला लगभग एक ही फ़िल्टरिंग बेड़े के साथ एक-स्टेज कॉमनमोड फ़िल्टर हैं, केवल थोड़ा भिन्न भिन्न वर्तमान
कॉम्पैक्ट संरचना, उच्च प्रदर्शन-लागत अनुपात, स्थापित करने में आसान, सुरक्षित और भरोसेमंद
380VAC से ऊपर के उच्च वोल्टेज संस्करण भी उपलब्ध हैं
सारणीबद्ध करता है
वैकल्पिक चिकित्सा संस्करण (एच प्रकार)
कस्टम विशिष्ट संस्करण अनुरोध पर उपलब्ध हैं
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP1-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10:00 पूर्वाह्न | <0.5mA | अंक 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | एसओए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | अंक 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
नमूना
नमूना शुल्क: बातचीत
नमूना समय: 2 ~ 5 दिन
भुगतान
--- भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी
--- कृपया डिलीवरी के लिए सही संपर्क जानकारी छोड़ना याद रखें।
हम आपके उद्योग की जरूरतों के अनुरूप एसी सिंगल फेज की पेशकश करते हैं।हम एयरोस्पेस, दूरसंचार, सैन्य और चिकित्सा अनुप्रयोगों के साथ-साथ कई अन्य उद्योगों के लिए आरएफआई फिल्टर का निर्माण करते हैं।हम अपने सिंगल फेज आरएफआई फिल्टर, मेडिकल फिल्टर, पावर एंट्री फिल्टर, डीसी फिल्टर और थ्री फेज आरएफआई फिल्टर जैसे कई प्रकार के फिल्टर के निर्माण में अनुभवी हैं। कर्टिस इंडस्ट्रीज के सिंगल फेज फिल्टर का उपयोग 250VAC अनुप्रयोगों में ईएमआई को कम करने के लिए किया जाता है।हमारे एकल चरण फिल्टर कई उद्योगों के लिए बहुत अच्छे हैं और तीन अलग-अलग प्रकारों में उपलब्ध हैं जिनमें सामान्य उद्देश्य, उच्च प्रदर्शन और विस्तृत बैंड शामिल हैं।ये RFI फ़िल्टर सैन्य, वाणिज्यिक उपकरणों, स्विचिंग बिजली की आपूर्ति और दूरसंचार में EMI को कम करने के लिए आदर्श हैं।
|
