| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP4-1A-04(B041W0824) |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |
| उत्पत्ति का स्थान | चीन |
| मॉडल संख्या | VIP4-1A-04(B041W0824) |
| इनपुट उपस्थिति | 50Ω |
| मैंसम्मिलन हानि | 30-100 डीबी |
| लाइन टू लाइन | 1760 वीडीसी |
| नाममात्र केंद्र आवृत्ति | 10 किलोहर्ट्ज़ ~ 30 मेगाहर्ट्ज |
| प्रमाणपत्र | ISO9001 सीई ROHS टीयूवी |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| तापमान की रेंज | 25/085/21 |

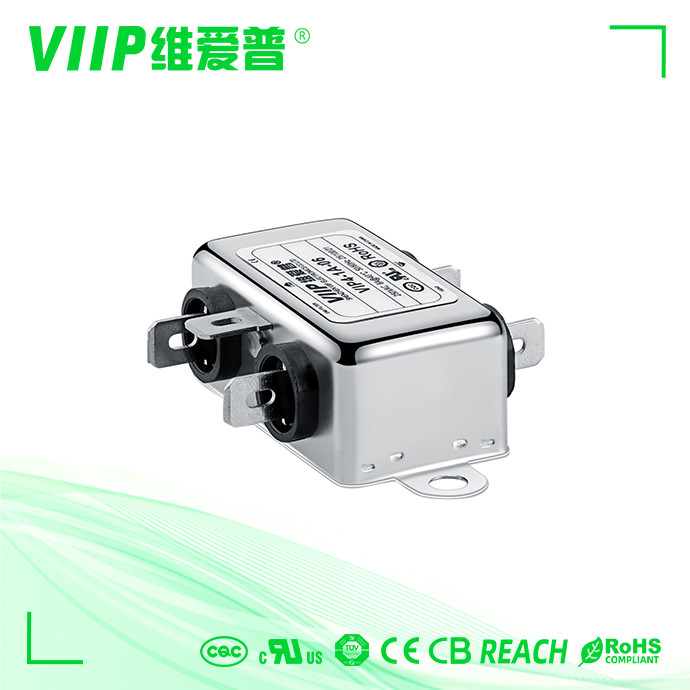

के लिए सुविधाएँ और लाभएसी सिंगल फेज ईएमआई फिल्टर:
150 किलोहर्ट्ज़एक30 मेगाहर्ट्ज ब्रॉडबैंड उच्च दक्षता फ़िल्टरिंग, विशेष रूप से 10 KHz150 KHz के बीच कम आवृत्ति फ़िल्टरिंग प्रभाव को बढ़ाता है।
GJB151A / 152A में CE102 के माध्यम से सैन्य उपकरणों के तनन के लिए विशेष रूप से डिज़ाइन किया गया
एसी सिंगल फेज ईएमआई फिल्टर के लिए विनिर्देश:
| सिंगल फेज ईएमआई फिल्टर के लिए सुविधाएँ |
| 1. रेटेड वर्तमान: 0.5A-300A |
| 2. विभिन्न टर्मिनल: तार, सोल्डर लैग, स्टड, टर्मिनल ब्लॉक, आदि |
| 3. वैकल्पिक चिकित्सा संस्करण (एच प्रकार) |
| 4. कस्टम विशिष्ट संस्करण अनुरोध पर उपलब्ध हैं |
| अच्छी क्षीणन आवृत्ति रेंज 150KHz-30MHz के साथ सामान्य उद्देश्य एसी फ़िल्टर |
| कॉम्पैक्ट संरचना, उच्च प्रदर्शन-लागत अनुपात, स्थापित करने में आसान, सुरक्षित और भरोसेमंद |
| VIP4 -1A और VIP4 -1B श्रृंखला लगभग एक ही फ़िल्टरिंग बेड़े के साथ एक-स्टेज कॉमनमोड फ़िल्टर हैं, केवल थोड़ा भिन्न भिन्न वर्तमान |
| 380VAC से ऊपर के उच्च वोल्टेज संस्करण भी उपलब्ध हैं |
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP1-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10:00 पूर्वाह्न | <0.5mA | अंक 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | एसओए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | अंक 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
| ए | बी | सी | डी | इ | एफ | जी | एच | क | एल | एम | एन | पी | क्यू | |||
| VIP4-1B | 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | |
| 6ए | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 9 | 3.4 | 15.5 | एम 4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 10:00 पूर्वाह्न | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 22 | 3.4 | 15.5 | एम 4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 20ए | ||||||||||||||||
| 51 | 51 | 29 | 84 | --- | 84 | 63 | --- | Φ4.5 | 25 | 20 | 8.5 | 2.5 | --- | एम 4 | ||
| 30ए | 63 | 51 | 38 | 85 | --- | 104 | 75 | --- | Φ5.0 | 25 | 25 | 9 | 3.8 | --- | एम 6 | |
| 50ए | 96 | 80 | 42 | --- | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 20 | 20 | 3.4 | एम 6 | |
| 100ए | 120 | 100 | 50 | 130 | 184 | 80 | 115 | Φ4.0 | 6 | 66 | 28 | 10 | 9 | एम 8 | ||
| 150ए | 150 | 105 | 60 | 135 | 214 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.8 | एम10 | ||
| 200ए | 150 | 105 | 60 | 135 | 213 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.4 | एम10 | ||
| सहिष्णुता | ± 1 | ± 1 | हाँ1 | हाँ1 | ± 1 | ± 1 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | ||
