| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP4-1A-03 (B041W0603) |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |
| उत्पत्ति का स्थान | चीन |
| मॉडल संख्या | VIP4-1A-03 (B041W0603) |
| इनपुट उपस्थिति | 50Ω |
| मैंसम्मिलन हानि | 30-100 डीबी |
| लाइन टू लाइन | 1760 वीडीसी |
| नाममात्र केंद्र आवृत्ति | 10 किलोहर्ट्ज़ ~ 30 मेगाहर्ट्ज |
| प्रमाणपत्र | आईएसओ9001 सीई आरओएचएस संस्कृति टीयूवी |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| तापमान की रेंज | 25/085/21 |

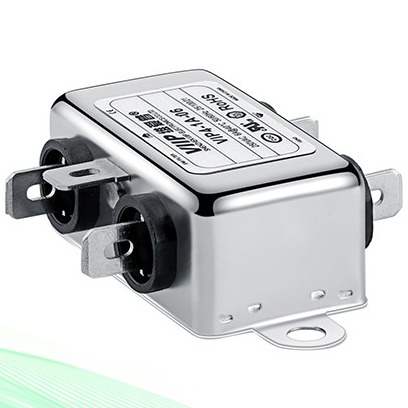

के लिए सुविधाएँ और लाभउपभोक्ता इलेक्ट्रॉनिक्स के लिए AC110/250V सिंगल फेज EMI फ़िल्टर
फिटरिंग के दो से अधिक स्तर।150 किलोहर्ट्ज़एक30 मेगाहर्ट्ज ब्रॉडबैंड उच्च दक्षता फ़िल्टरिंग, विशेष रूप से 10 KHz150 KHz के बीच कम आवृत्ति फ़िल्टरिंग प्रभाव को बढ़ाता है।
GJB151A / 152A में CE102 के माध्यम से सैन्य उपकरणों के तनन के लिए विशेष रूप से डिज़ाइन किया गया
एसी सिंगल फेज ईएमआई फिल्टर के लिए विशिष्ट अनुप्रयोग
प्रकाश उपकरण, चिकित्सा प्रकार के अनुप्रयोग, औद्योगिक अनुप्रयोग, नियंत्रण और संचार प्रणाली।
कार्य आवृत्ति।विभिन्न आवश्यकताओं को पूरा करने के लिए रेटेड वोल्टेज, तेजी से अनुकूलन डिजाइन।
अच्छी क्षीणन आवृत्ति रेंज 150KHz-30MHz के साथ सामान्य उद्देश्य एसी फ़िल्टर
कॉम्पैक्ट संरचना, उच्च प्रदर्शन-लागत अनुपात, स्थापित करने में आसान, सुरक्षित और भरोसेमंद
VIP4 -1A और VIP4 -1B श्रृंखला लगभग एक ही फ़िल्टरिंग बेड़े के साथ एक-स्टेज कॉमनमोड फ़िल्टर हैं, केवल थोड़ा भिन्न भिन्न वर्तमान
के लिए निर्दिष्टीकरणउपभोक्ता इलेक्ट्रॉनिक्स के लिए AC110/250V सिंगल फेज EMI फ़िल्टर
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP4-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10:00 पूर्वाह्न | <0.5mA | अंक 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | अंक 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50ए | <2.0mA | चित्र 5 | अंक 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | अंक 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | अंक 2 | एम10 | - - - | - - - | 1900 |
प्रकाश उद्योग और उच्च विश्वसनीयता अनुप्रयोगों के लिए ईएमआई फ़िल्टर और आरएफआई फ़िल्टर
सामान्य प्रश्न:
प्रश्न: क्या आप एक अनुकूलित उत्पाद प्रदान करते हैं?
एक: हाँ, हम आप की जरूरत पर नए सांचे विकसित कर सकते हैं अगर आप हमें नमूने या चित्र और विनिर्देश प्रदान कर सकते हैं।
क्यू: आप एक ISO9001 निर्माता हैं?
ए: हां, हम 2009 से ईएमआई फ़िल्टर डिजाइन और निर्माण के एक पेशेवर निर्माता हैं।
क्यू: प्रसव के समय कब तक है?
ए: हम तेजी से वितरण सुनिश्चित करते हैं।आम तौर पर, नमूनों के लिए 2-5 दिन लगेंगे;छोटे आदेश के लिए 10 से 15, आपका अग्रिम भुगतान प्राप्त करने के बाद बड़े पैमाने पर उत्पादन के लिए 15-25 दिन।विशिष्ट डिलीवरी का समय आइटम और आपके ऑर्डर की मात्रा पर निर्भर करता है।कृपया हमसे संपर्क करें
प्रश्न: भुगतान शर्तों के बारे में कैसे?
ए: हम टी / टी वेस्टर्न यूनियन, पेपैल इत्यादि भी स्वीकार करते हैं।
क्यू: कैसे प्रमाण पत्र के बारे में?
ए: आईएसओ 9001, सीई, टीयूवी, उल, आरओएचएस, ईएनईसी, पहुंच, आदि।
|
