| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP3-32B-80 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |

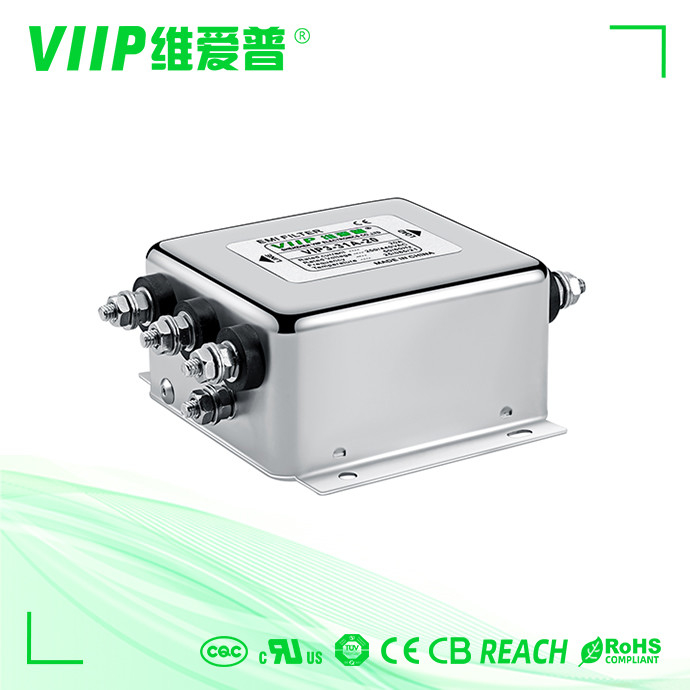

380V 440V EMI EMC लो पास पावर लाइन 3 फेज फ़िल्टर पावर ईएमआई फ़िल्टर
विवरण:
1, रेटेड धाराएं 0.5 से 2000A तक
2, 30 मेगाहट्र्ज तक उच्च क्षीणन प्रदर्शन
3, दुनिया भर में स्वीकृति के लिए वोल्टेज रेटिंग 440VAC
4, स्वीकृतियां: सीई, आरओएचएस
विशिष्टता:
| वस्तु | 3 चरण ईएमआई फ़िल्टर |
| आदर्श | 3 फेज़ EMI फ़िल्टर - VIP3 सीरीज़ |
| देश का मूल | चीन |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र कार्य आवृत्ति | 150K-30MHZ |
| निविष्टी की हानि | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 380 वी / 440 वी |
| वर्तमान | 80ए |
| Moq | 1 टुकड़ा |
| तापमान | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 2250VDC |
| लाइन टू ग्राउंड | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| Moq | 5 पीसी |
| पत्तन | शेन्ज़ेन |
| अग्रणी समय | लो पास ईएमआई फ़िल्टर के लिए 3~15 कार्यदिवस |
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] |
| VIP3-32B-10 | 10:00 पूर्वाह्न | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-20 | 20ए | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-50 | 50ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 6 | 1600 |
| VIP3-32B-100 | 100ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 8 | 3700 |
| VIP3-32B-150 | 150ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32B-200 | 200ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32C-06 | 6ए | <4.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-10 | 10:00 पूर्वाह्न | <4.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-20 | 20ए | <10.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 1400 |
| VIP3-32C-50 | 50ए | <10.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 6 | 3200 |
विशेष विवरण:
यांत्रिक आयाम (मिमी):
विद्युत योजनाबद्ध:
| ए | बी | सी | इ | एफ | जी | एच | जे | क | एल | एम | एन | पी | क्यू | |||
| VIP3-32B | 10:00 पूर्वाह्न | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | एम 4 |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | एम 6 | |
| 100ए | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | एमबी | |
| 150ए | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | एम10 | |
| 200ए | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | एम10 | |
| VIP3-32C | 6ए | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | एम 4 |
| 10:00 पूर्वाह्न | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | एम 4 | |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | एम 6 | |
| सहिष्णुता | ± 1 | ± 1 | 土1 | ± 1 | ± 1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
अनुप्रयोग:
- फोटोवोल्टिक सिस्टम और औद्योगिक अनुप्रयोगों के लिए
- तीन चरण मोटर ड्राइव
- यूपीएस/एसएमपीएस
- औद्योगिक स्वचालन उपकरण
|
