| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP3-32B-200 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |

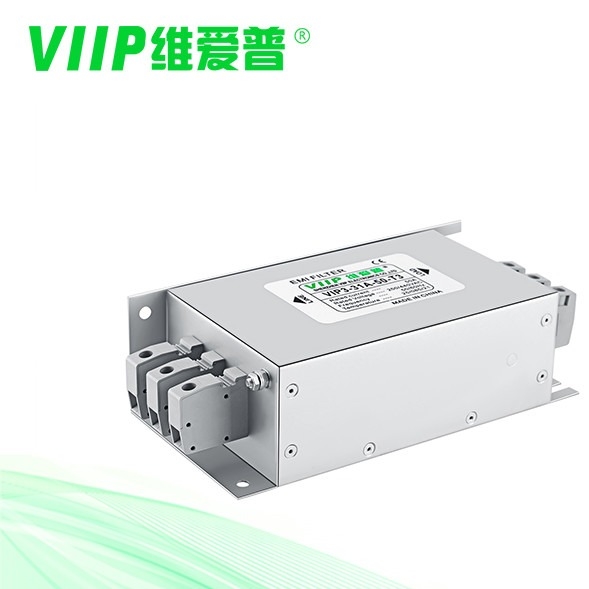

औद्योगिक एयर कंडीशनर के लिए 3 चरण एसी ईएमसी ईएमआई पावर फ़िल्टर
विवरण:
तीन चरण तीन लाइन बिजली की आपूर्ति के लिए उपयुक्त
कॉम्पैक्ट संरचना, सरल और समय की बचत स्थापना, विशेष रूप से सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त, अत्यधिक लागत प्रभावी
विनिर्देश
| वस्तु | 3 चरण ईएमआई फ़िल्टर |
| आदर्श | VIP3-32B-200 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्टी की हानि | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| मूल्यांकन वर्तमान | 200ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 2250VDC |
| लाइन टू ग्राउंड | 2700VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| Moq | 1 टुकड़ा |
| अनुप्रयोग | लेजर उपकरण |
| अग्रणी समय | 5 ~ 15 कार्यदिवस |
विशेषताएं:
अधिक जानकारी:
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] |
| VIP3-32B-10 | 10:00 पूर्वाह्न | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-20 | 20ए | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-50 | 50ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 6 | 1600 |
| VIP3-32B-100 | 100ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 8 | 3700 |
| VIP3-32B-150 | 150ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32B-200 | 200ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32C-06 | 6ए | <4.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-10 | 10:00 पूर्वाह्न | <4.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-20 | 20ए | <10.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 1400 |
| VIP3-32C-50 | 50ए | <10.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 6 | 3200 |
विद्युत योजनाबद्ध:
यांत्रिक आयाम (मिमी):
| ए | बी | सी | इ | एफ | जी | एच | जे | क | एल | एम | एन | पी | क्यू | |||
| VIP3-32B | 10:00 पूर्वाह्न | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | एम 4 |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | एम 6 | |
| 100ए | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | एमबी | |
| 150ए | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | एम10 | |
| 200ए | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | एम10 | |
| VIP3-32C | 6ए | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | एम 4 |
| 10:00 पूर्वाह्न | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | एम 4 | |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | एम 6 | |
| सहिष्णुता | ± 1 | ± 1 | हाँ1 | ± 1 | ± 1 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | ||
|
