| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP3-32B-100 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |

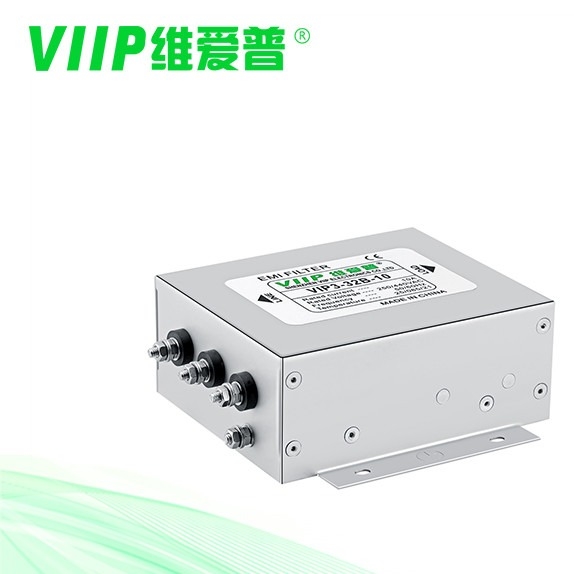

सूचना सुरक्षा के लिए ब्लॉक टर्मिनल के साथ 380V 440V 3 चरण ईएमआई फ़िल्टर
विवरण:
तीन चरण तीन लाइन बिजली की आपूर्ति के लिए उपयुक्त
कॉम्पैक्ट संरचना, सरल और समय की बचत स्थापना, विशेष रूप से सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त, अत्यधिक लागत प्रभावी
विनिर्देश
| वस्तु | 3 चरण ईएमआई फ़िल्टर |
| आदर्श | VIP3-32B-100 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्टी की हानि | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| मूल्यांकन वर्तमान | 100ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 2250VDC |
| लाइन टू ग्राउंड | 2700VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| Moq | 1 टुकड़ा |
| अनुप्रयोग | लेजर उपकरण |
| अग्रणी समय | 5 ~ 15 कार्यदिवस |
अधिक जानकारी:
रेटेड वर्तमान: 0.5-2000A
वैकल्पिक चिकित्सा संस्करण (एच प्रकार)
सोल्डर लैग, स्टड या टर्मिनल ब्लॉक कनेक्शन (250A से अधिक यह कॉपर बार है)
अनुरोध पर कस्टम विशिष्ट संस्करण
तीन चरण तीन लाइन बिजली की आपूर्ति के लिए उपयुक्त
VIP3-32B श्रृंखला दो-चरण सामान्य मोड उच्च प्रदर्शन तीन चरण तीन-पंक्ति फ़िल्टर हैं
VIP3-32C श्रृंखला दो चरण के फिल्टर हैं जिनमें एक सामान्य मोड और एक अंतर मोड शामिल हैं, जिसमें विभेदक मोड हस्तक्षेप के फ़िल्टरिंग प्रभाव को बढ़ाया जाता है।
10KHz से 30MHz तक के हस्तक्षेप के लिए उत्कृष्ट सामान्य और अंतर मोड फ़िल्टरिंग प्रभाव
520VAC या 690VAC उच्च वोल्टेज संस्करण वैकल्पिक
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] |
| VIP3-32B-10 | 10:00 पूर्वाह्न | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-20 | 20ए | <4.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 4 | 1400 |
| VIP3-32B-50 | 50ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 6 | 1600 |
| VIP3-32B-100 | 100ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम 8 | 3700 |
| VIP3-32B-150 | 150ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32B-200 | 200ए | <6.0mA | रेखा चित्र नम्बर 2 | चित्र .1 | एम10 | 7000 |
| VIP3-32C-06 | 6ए | <4.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-10 | 10:00 पूर्वाह्न | <4.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-20 | 20ए | <10.0mA | चित्र .1 | रेखा चित्र नम्बर 2 | एम 4 | 1400 |
| VIP3-32C-50 | 50ए | <10.0mA | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 6 | 3200 |
विद्युत योजनाबद्ध:
यांत्रिक आयाम (इकाई: मिमी)
| ए | बी | सी | इ | एफ | जी | एच | मैं | जे | क | एल | एम | एन | पी | क्यू | ||
| VIP3-32B | 10:00 पूर्वाह्न | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | एम 4 |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| 50ए | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | एम 6 | |
| 100ए | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | एमबी | |
| 150ए | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | एम10 | |
| 200ए | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | एम10 | |
| VIP3-32C | 6ए | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | एम 4 |
| 10:00 पूर्वाह्न | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | एम 4 | |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| 50ए | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | एम 6 | |
| सहनशीलता | 土1 | 土1 | 土1 | 土1 | ± 1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
अनुप्रयोग:
⛛ कनेक्शन शैली, जैसे प्रिंट मशीन, पैकिंग मशीन, कपड़ा उपकरण, उद्योग एयर कंडीशनर, यूपीएस, चिकित्सा उपकरण आदि के साथ सभी प्रकार की विद्युत इकाई का व्यापक रूप से उपयोग किया जाता है।
सामान्य प्रश्न
VIIP के बारे में
प्रश्न: क्या आप मैनफैक्चरर या ट्रेडिंग कंपनी हैं?
शेन्ज़ेन VIIP शेन्ज़ेन ग्वांगडोंग चीन में स्थित forEMI/EMC उत्पादों का एक निर्माता है।
उत्पादों के बारे में
प्रश्न: आपके उत्पादों के लिए आपके पास क्या प्रमाणन है?
हमें सीई आरओएचएस एफसीसी और इतने पर मिला है।
प्रश्न: आपका MOQ क्या है?
यह विभिन्न मदों पर निर्भर करता है, हमारे पास कम MOQ अनुरोध है, क्योंकि हमारे पास स्टॉक ऑर्डर के लिए एक बड़ा गोदाम है।
प्रश्न: डिलीवरी के लिए आप किन शिपिंग तरीकों का समर्थन करते हैं?
हम हवा, समुद्र और रेलवे शिपमेंट का समर्थन करते हैं।
नमूना आदेश के बारे में
प्रश्न: क्या मेरे पास आपके उत्पादों के लिए नमूना आदेश हो सकता है?
ए: हां, हम मिश्रित नमूने सहित उत्पाद नमूने पेश करते हैं।
|
