| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP4-2B-06 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |
VIP4-2B-03(B042W0910) Rev 4.0.pdf
| उत्पत्ति का स्थान | चीन |
| मॉडल संख्या | VIP4-2B-06 |
| इनपुट उपस्थिति | 50Ω |
| मैंसम्मिलन हानि | 30-100 डीबी |
| लाइन टू लाइन | 1760 वीडीसी |
| नाममात्र केंद्र आवृत्ति | 10 किलोहर्ट्ज़ ~ 30 मेगाहर्ट्ज |
| प्रमाणपत्र | आईएसओ9001 सीई आरओएचएस संस्कृति टीयूवी |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| तापमान की रेंज | 25/085/21 |

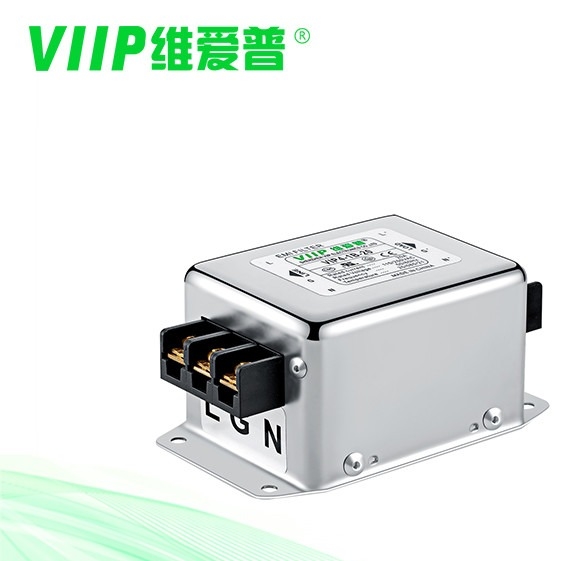

डायग्नोस्टिक उपकरण के लिए 10KHZ-30MHZ EMI फिल्टर कॉमन मोड सिंगल फेज विशेषतायें एवं फायदे:
फिटरिंग के दो से अधिक स्तर।10 किलोहर्ट्जएक30 मेगाहर्ट्ज ब्रॉडबैंड उच्च दक्षता फ़िल्टरिंग, विशेष रूप से 10 KHz150 KHz के बीच कम आवृत्ति फ़िल्टरिंग प्रभाव को बढ़ाता है।
GJB151A / 152A में CE102 के माध्यम से सैन्य उपकरणों के तनन के लिए विशेष रूप से डिज़ाइन किया गया
डायग्नोस्टिक उपकरण के लिए 10KHZ-30MHZ EMI फिल्टर कॉमन मोड सिंगल फेज विशेष विवरण:
सारणी
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | |||
| पेंच | टर्मिनल ब्लॉक | तारों | |||||||
| VIP4-2A-01 | 1 क | <0.5mA | रेखा चित्र नम्बर 2 | चित्र .1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-03 | 3 ए | <0.5mA | रेखा चित्र नम्बर 2 | चित्र .1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-06 | 6ए | <0.5mA | रेखा चित्र नम्बर 2 | चित्र .1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | चित्र .1 | - - - | 0 | - - - | 170 | |
| VIP4-2B-06 | 6ए | <1.0mA | चित्र 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 | |
| VIP4-2B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 | |
| VIP4-2B-20 | 20ए | <1.0mA | चित्र 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 321 | |
| VIP4-2B -50 | 50ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 1400 | |
| VIP4-2B-100 | 100ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 2000 | |
| VIP4-2B-200 | 200ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 8 | - - - | - - - | 3000 | |
| VIP4-2C-01 | 1 क | <0.5mA | चित्र .1 | चित्र 3 | एम10 | - - - | 0 | 65 | |
| VIP4-2C-03 | 3 ए | <0.5mA | रेखा चित्र नम्बर 2 | चित्र 3 | एम10 | - - - | 0 | 95 | |
| VIP4-2C-06 | 6ए | <1.0mA | चित्र 4 | चित्र 3 | एम 4 | 0 | - - - | 175 | |
| VIP4-2C-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 4 | चित्र 3 | एम 4 | 0 | - - - | 175 | |
| VIP4-2C-20 | 20ए | <1.0mA | चित्र 5 | चित्र 3 | एम 4 | - - - | - - - | 600 | |
| VIP4-2C-50 | 50ए | <2.0mA | चित्र 5 | चित्र 3 | एम 6 | - - - | - - - | 1600 | |
सामान्य प्रश्न:
प्रश्न: क्या आप एक अनुकूलित उत्पाद प्रदान करते हैं?
एक: हाँ, हम आप की जरूरत पर नए सांचे विकसित कर सकते हैं अगर आप हमें नमूने या चित्र और विनिर्देश प्रदान कर सकते हैं।
क्यू: आप एक ISO9001 निर्माता हैं?
एक: हाँ, हम 2009 के बाद से ईएमआई फिल्टर डिजाइन और निर्माण के एक पेशेवर निर्माता हैं।
क्यू: प्रसव के समय कब तक है?
ए: हम तेजी से वितरण सुनिश्चित करते हैं।आम तौर पर, नमूने के लिए 2-5 दिन लगेंगे;छोटे आदेश के लिए 10 से 15, आपका अग्रिम भुगतान प्राप्त करने के बाद बड़े पैमाने पर उत्पादन के लिए 15-25 दिन।विशिष्ट डिलीवरी का समय आइटम और आपके ऑर्डर की मात्रा पर निर्भर करता है।कृपया हमसे सम्पर्क करें
|
