| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP4-1A-01 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |
| उत्पत्ति का स्थान | चीन |
| मॉडल संख्या | VIP4-1A-01 |
| इनपुट उपस्थिति | 50Ω |
| मैंसम्मिलन हानि | 30-100 डीबी |
| लाइन टू लाइन | 1760 वीडीसी |
| नाममात्र केंद्र आवृत्ति | 10 किलोहर्ट्ज़ ~ 30 मेगाहर्ट्ज |
| प्रमाणपत्र | आईएसओ9001 सीई आरओएचएस संस्कृति टीयूवी |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| तापमान की रेंज | 25/085/21 |

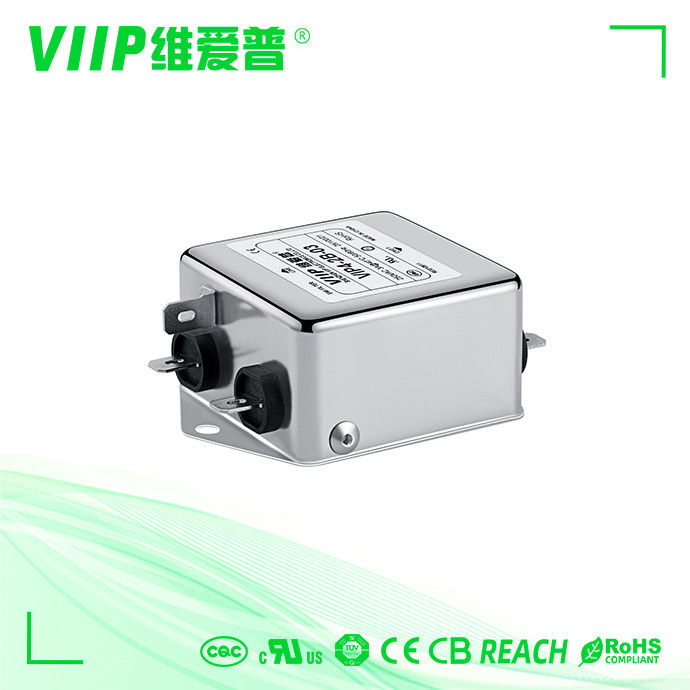

सिंगल-फेज ईएमआई पावर लाइन फिल्टरविशेषतायें एवं फायदे:
फिटरिंग के दो से अधिक स्तर।10 किलोहर्ट्जएक30 मेगाहर्ट्ज ब्रॉडबैंड उच्च दक्षता फ़िल्टरिंग, विशेष रूप से 10 KHz150 KHz के बीच कम आवृत्ति फ़िल्टरिंग प्रभाव को बढ़ाता है।
GJB151A / 152A में CE102 के माध्यम से सैन्य उपकरणों के तनन के लिए विशेष रूप से डिज़ाइन किया गया
कार्य आवृत्ति।विभिन्न आवश्यकताओं को पूरा करने के लिए रेटेड वोल्टेज, तेजी से अनुकूलन डिजाइन।
सामान्य मोड उत्सर्जन या संवेदनशीलता अनुप्रयोग के लिए डिज़ाइन किया गया
के लिए निर्दिष्टीकरणसिंगल फेज ईएमआई पावर लाइनफिल्टर:
सिंगल फेज ईएमआई पावर लाइनफ़िल्टर सारणीबद्ध करता है
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP1-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10:00 पूर्वाह्न | <0.5mA | रेखा चित्र नम्बर 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | एसओए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
|
