| ब्रांड नाम: | VIIP WeiAiPu |
| मॉडल संख्या: | VIP3-32C-20 |
| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी |

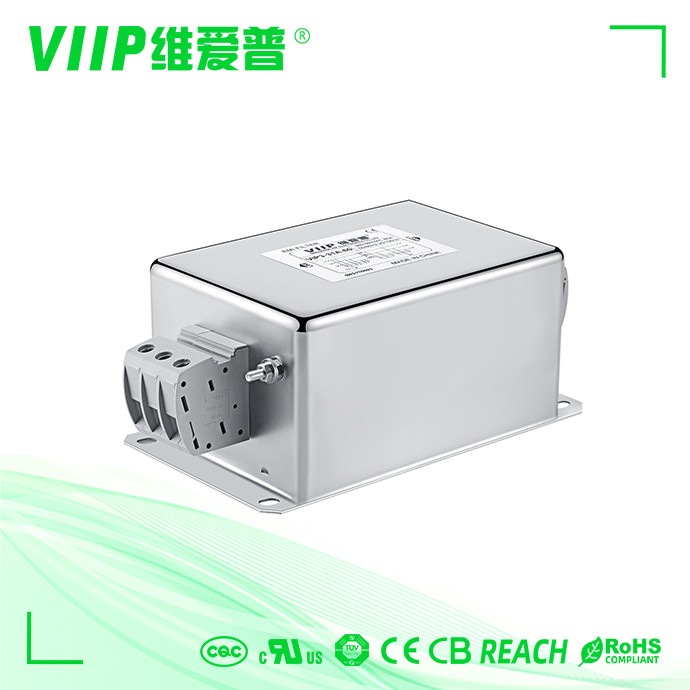

पावर प्रबंधन प्रणाली के लिए 20A TUV CE स्वीकृत 3 चरण EMI फ़िल्टर
3 चरण ईएमआई फ़िल्टरविवरण:
तीन चरण तीन लाइन बिजली आपूर्ति के लिए उपयुक्त
कॉम्पैक्ट संरचना, सरल और समय बचाने वाली स्थापना, सीमित स्थान वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त, अत्यधिक लागत प्रभावी
विनिर्देश
| वस्तु | 3 चरण ईएमआई फ़िल्टर |
| नमूना | VIP3-32C-20 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्टी की हानि | 60 ~ 90dB |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110V/250V |
| वर्तमान मूल्यांकित | 20ए |
| पर्यावरण तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 2250वीडीसी |
| लाइन टू ग्राउंड | 2700वीडीसी |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| MOQ | 1 टुकड़ा |
| अनुप्रयोग | लेजर उपकरण |
| अग्रणी समय | 5~15 कार्यदिवस |
3 चरण ईएमआई फ़िल्टर का विवरण:
रेटेड वर्तमान: 0.5-2000A
वैकल्पिक चिकित्सा संस्करण (एच प्रकार)
मिलाप पीछे पीछे फिरना, स्टड या टर्मिनल ब्लॉक कनेक्शन (250A से अधिक यह तांबे की पट्टी है)
अनुरोध पर कस्टम विशिष्ट संस्करण
तीन-चरण तीन-लाइन बिजली की आपूर्ति के लिए उपयुक्त
VIP3-32C श्रृंखला दो चरण के फिल्टर हैं जिनमें एक सामान्य मोड और एक d1 फेरेंशियल मोड शामिल हैं जो d1fferential मोड हस्तक्षेप के बेहतर फ़िल्टरिंग प्रभाव के साथ हैं।
10KHz से 30MHz तक के हस्तक्षेप के लिए उत्कृष्ट सामान्य और अंतर मोड फ़िल्टरिंग प्रभाव
520VAC या 690VAC उच्च वोल्टेज संस्करण वैकल्पिक
विद्युत योजनाबद्ध:
सारणी:
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz@20C रिसाव वर्तमान [एमए] |
भौतिक आयाम | विद्युत योजनाबद्ध | टर्मियल | वजन [जी] |
| वीआईपी3-32बी-10 | 10:00 पूर्वाह्न | <4 ओएमए | रेखा चित्र नम्बर 2 | चित्र एक | एम 4 | 1400 |
| वीआईपी3-32बी-20 | 20ए | <4 ओएमए | रेखा चित्र नम्बर 2 | चित्र एक | एम 4 | 1400 |
| VIP3-32B-50 | 50ए | <60mA | रेखा चित्र नम्बर 2 | चित्र एक | एम6 | 1600 |
| VIP3-32B-100 | 100ए | <60mA | रेखा चित्र नम्बर 2 | चित्र एक | एमएस | 3700 |
| VIP3-32B-150 | 150ए | <60mA | रेखा चित्र नम्बर 2 | चित्र एक | एम10 | 7000 |
| VIP3-32B-200 | 200ए | <60mA | रेखा चित्र नम्बर 2 | चित्र एक | एम10 | 7000 |
| VIP3-32C-06 | 6ए | <4 ओएमए | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-10 | 10:00 पूर्वाह्न | <4 ओएमए | चित्र एक | रेखा चित्र नम्बर 2 | एम 4 | 650 |
| VIP3-32C-20 | 20ए | <10 ओएमए | चित्र एक | रेखा चित्र नम्बर 2 | एम 4 | 1400 |
| VIP3-32C-50 | 50ए | <15 ओएमए | रेखा चित्र नम्बर 2 | रेखा चित्र नम्बर 2 | एम6 | 3200 |
| ए | बी | सी | इ | एफ | जी | एच | जे | क | ली | एम | एन | पी | क्यू | |||
| वीआईपी3-32बी | 10:00 पूर्वाह्न | 120 | 100 | 50 | 130 | 153 | 60 | 115 | 4 0 | 6 | 50 | 28 | 10 | 39 | 25 | एम 4 |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | 4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 150 | 105 | 60 | 135 | 190 | 90 | 120 | 4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | एम6 | |
| 100ए | 200 | 127 | 80 | 170 | 269 | 116 | 150 | 60 | 9 | 70 | 50 | 20 | 9 | 46 | एमबी | |
| 150ए | 260 | 170 | 100 | 220 | 324 | 172 | 196 | 80 | 12 | 90 | 65 | 30 | 46 | 63 | एम10 | |
| 200ए | 260 | 170 | 100 | 220 | 323 | 172 | 196 | 80 | 12 | 90 | 65 | 30 | 42 | 63 | एम10 | |
| वीआईपी3-32सी | 6ए | 96 | 80 | 42 | 105 | 131 | 50 | 95 | 4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | एम 4 |
| 10:00 पूर्वाह्न | 96 | 80 | 42 | 105 | 130 | 50 | 95 | 4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | एम 4 | |
| 20ए | 120 | 100 | 50 | 130 | 151 | 60 | 115 | 4 0 | 6 | 50 | 28 | 10 | 3 | 25 | एम 4 | |
| एसओए | 200 | 127 | 80 | 170 | 240 | 116 | 150 | 60 | 9 | 70 | 50 | 20 | 31 | 46 | एम6 | |
| सहिष्णुता | ±1 | ±1 | मैं1 | ±1 | ±1 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | मैं0 5 | ||
अनुप्रयोग:
कनेक्शन शैली, जैसे प्रिंट मशीन, पैकिंग मशीन, कपड़ा उपकरण, उद्योग एयर कंडीशनर, यूपीएस, चिकित्सा उपकरण आदि के साथ सभी प्रकार की विद्युत इकाई का व्यापक रूप से उपयोग किया जाता है।
|
