| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | वीआईपी4-1बी-30 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| उत्पत्ति का स्थान | चीन |
| मॉडल संख्या | VIP4-1B-30 |
| इनपुट उपस्थिति | 50Ω |
| मैंसम्मिलन हानि | 30-100 डीबी |
| लाइन टू लाइन | 1760 वीडीसी |
| नाममात्र केंद्र आवृत्ति | 150 किलोहर्ट्ज़ ~ 30 मेगाहर्ट्ज |
| प्रमाणपत्र | आईएसओ9001 सीई आरओएचएस संस्कृति टीयूवी |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| तापमान की रेंज | 25/085/21 |

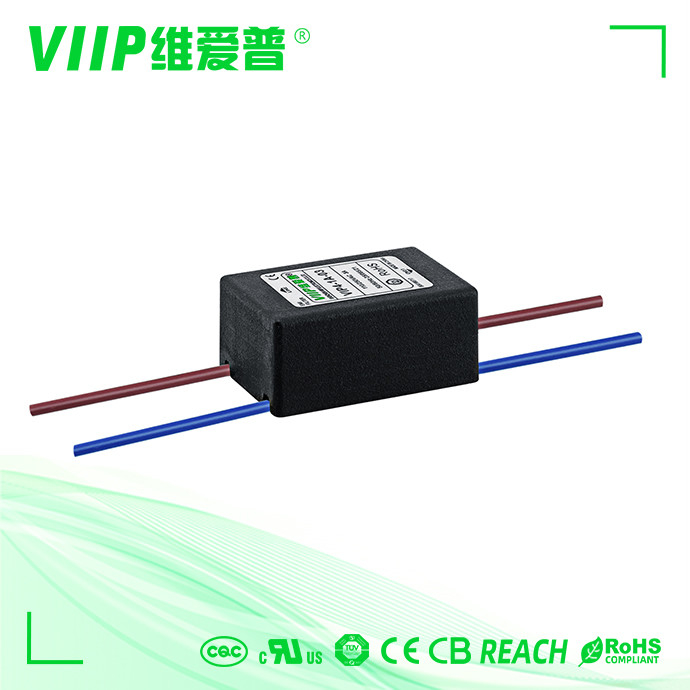

उत्कृष्ट प्रभाव के साथ एक चरण सामान्य मोड फ़िल्टर।फ्रीक्वेंसी रेंज 150khz-30Mhz पर अच्छे क्षीणन प्रदर्शन के साथ सामान्य प्रयोजन एसी फिल्टर
सिंगल फेज ईएमआई फिल्टर की सारणी:
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP4-1A-01 | 1 क | <0.5mA | चित्र एक | चित्र एक | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3 ए | <0.5mA | चित्र एक | चित्र एक | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6ए | <0.5mA | चित्र एक | चित्र एक | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10:00 पूर्वाह्न | <0.5mA | रेखा चित्र नम्बर 2 | चित्र एक | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
विद्युत योजनाबद्ध:
| ए | बी | सी | डी | इ | एफ | जी | एच | क | एल | एम | एन | पी | क्यू | |||
| VIP4-1B | 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | |
| 6ए | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 9 | 3.4 | 15.5 | एम 4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 10:00 पूर्वाह्न | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 22 | 3.4 | 15.5 | एम 4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 20ए | ||||||||||||||||
| 51 | 51 | 29 | 84 | --- | 84 | 63 | --- | Φ4.5 | 25 | 20 | 8.5 | 2.5 | --- | एम 4 | ||
| 30ए | 63 | 51 | 38 | 85 | --- | 104 | 75 | --- | Φ5.0 | 25 | 25 | 9 | 3.8 | --- | एम 6 | |
| 50ए | 96 | 80 | 42 | --- | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 20 | 20 | 3.4 | एम 6 | |
| 100ए | 120 | 100 | 50 | 130 | 184 | 80 | 115 | Φ4.0 | 6 | 66 | 28 | 10 | 9 | एम 8 | ||
| 150ए | 150 | 105 | 60 | 135 | 214 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.8 | एम10 | ||
| 200ए | 150 | 105 | 60 | 135 | 213 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.4 | एम10 | ||
| सहिष्णुता | ± 1 | ± 1 | हाँ1 | हाँ1 | ± 1 | ± 1 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | हाँ0 5 | ||
अनुप्रयोग:
1. इलेक्ट्रिकल और इलेक्ट्रॉनिक उपकरण
2. चिकित्सा उपकरण
3. डाटाकॉम उपकरण
4. कार्यालय स्वचालन उपकरण
|
