| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | VIP2-1B-50 |
| एमओक्यू: | 100 पीसी |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

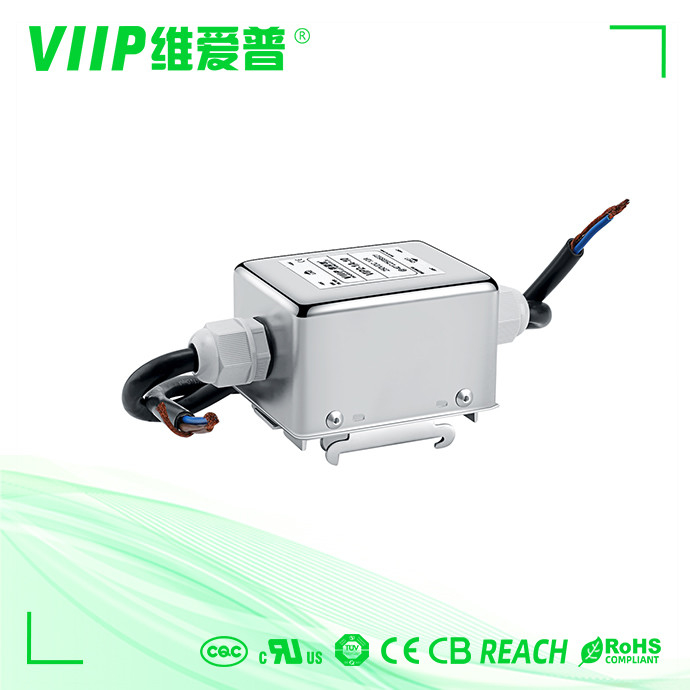

स्विच बिजली की आपूर्ति डीसी बिजली लाइन शोर फिल्टर ईएमआई फिल्टर 50A
त्वरित विवरण:
| मॉडल संख्या | VIP2-1B-50 |
| उत्पत्ति का स्थान | चीन |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| परीक्षण वोल्टेज | डीसी |
| मामला | लोहे का डिब्बा |
| आवेदन पत्र | स्विच बिजली की आपूर्ति, एसपीसी एक्सचेंज और अन्य डीसी इलेक्ट्रिक डिवाइस |
विवरण
आवृत्ति रेंज 150Khz-30Mhz पर अच्छे क्षीणन प्रदर्शन के साथ सामान्य उद्देश्य डीसी फ़िल्टर
भाग संख्या: VIP2-1B-50
विशेषताएँ:
(1) वोल्टेज रेटिंग ........................................ 0-380VDC
(2) वर्तमान रेटिंग: ...........................................
380VDC पर .....50A RMS मैक्स।
(3) ऑपरेटिंग फ्रीक्वेंसी: 0-400 हर्ट्ज
(4) हिपोट रेटिंग (एक मिनट के लिए)
2250 VDC ग्राउंड करने के लिए एक लाइन
बी लाइन टू लाइन ....... 500VDC
(5) आईआर: 100 एम ओम एटी 500 वीडीसी किसी भी इनपुट या ग्राउंड पर आउटपुट
(6) तापमान रेंज: -25"C -+85"C
विशेष विवरण:
| भाग संख्या | रेटेड वर्तमान [ए] | भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| VIP2-2A-01 | 1 क | चित्र एक | चित्र एक | - - - | - - - | 0 | 95 |
| VIP2-2A-03 | 3 ए | चित्र एक | चित्र एक | - - - | - - - | 0 | 95 |
| VIP2-2A-06 | 6ए | चित्र 1/चित्र 2 | चित्र एक | - - - | 0 | 0 | 95/175 |
| VIP2-2A-10 | 10:00 पूर्वाह्न | रेखा चित्र नम्बर 2 | चित्र एक | - - - | 0 | - - - | 175 |
| VIP2-2B-20 | 20ए | चित्र 3 | रेखा चित्र नम्बर 2 | एम 4 | - - - | - - - | 320 |
| VIP2-2B-30 | 30 | चित्र 3 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 320 |
| VIP2-2B-50 | 50 | चित्र 4 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 1400 |
| VIP2-2B-100 | 100ए | चित्र 4 | रेखा चित्र नम्बर 2 | एम 8 | - - - | - - - | 2000 |
टर्मिनल:
| रेटेड वोल्टेज | 0-250VDC | रेटेड वर्तमान: आईआर | 0.5ए-300ए | ||
| परीक्षण वोल्टेज | डीसी | जलवायु श्रेणी | 25/085/21 (-25 डिग्री सेल्सियस / + 85 डिग्री सेल्सियस नम गर्मी परीक्षण 21 दिनों के लिए) |
||
विद्युत आरेख
यांत्रिक आयाम (इकाई: मिमी)
| ए | बी | सी | डी | इ | एफ | जी | एच | मैं | जे | क | एल | एम | एन | क्यू | |
| 1 क | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 3 ए | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- | |
| 6ए | |||||||||||||||
| 51 | 51 | 29 | 73 | 73 | 63 | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | 6 3*0 8 | |||
| 10:00 पूर्वाह्न | 51 | 51 | 29 | 73 | -- | 73 | 63 | -- | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | |
| 20ए | 73 | 56 | 45 | 97 | -- | 105 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.3 | एम 4 |
| 30ए | 73 | 56 | 45 | 97 | -- | 114 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.6 | एम 6 |
| 50ए | 150 | 105 | 60 | -- | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 3.1 | एम 6 |
| 100ए | 200 | 127 | 80 | -- | 170 | 264 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 30 | 9 | एम 8 |
| सहनशीलता | 土1 | 土1 | 土1 | 士1 | 土1 | 土1 | ± 1 | 土0 5 | 士1 | ± 1 | काम 0 5 | 土0 5 | 士0 5 | 士0 5 |
अनुप्रयोग:
स्विच बिजली की आपूर्ति, एसपीसी एक्सचेंज और अन्य डीसी इलेक्ट्रिक डिवाइस
|
