| ब्रांड नाम: | VIIP |
| मॉडल संख्या: | वीआईपी4-1बी-20 |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | 33*33*18 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

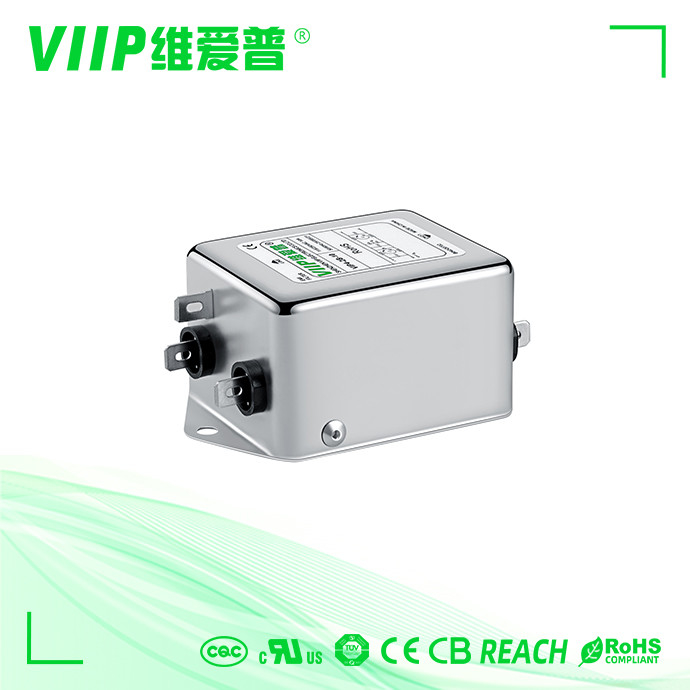

| वस्तु | पावर लाइन ईएमआई फ़िल्टर |
| आदर्श | VIP4-1B-20 |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| निविष्टी की हानि | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 110 वी / 250 वी |
| मूल्यांकन वर्तमान | 0.5 ~ 300 ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
सामान्य प्रयोजन एकल चरण एसी पावर लाइन फिल्टर, स्थापित करने में आसान, छोटे इलेक्ट्रॉनिक उपकरणों और मापने के उपकरण के लिए उपलब्ध है
विशेष विवरणएकल चरण ईएमआई फिल्टर के लिए:
अच्छी क्षीणन आवृत्ति रेंज 150KHz-30MHz के साथ सामान्य उद्देश्य एसी फ़िल्टर
VIP4 -1A और VIP4 -1B श्रृंखला लगभग एक ही फ़िल्टरिंग बेड़े के साथ एक-स्टेज कॉमनमोड फ़िल्टर हैं, केवल थोड़ा भिन्न भिन्न वर्तमान
कॉम्पैक्ट संरचना, उच्च प्रदर्शन-लागत अनुपात, स्थापित करने में आसान, सुरक्षित और भरोसेमंद
380VAC से ऊपर के उच्च वोल्टेज संस्करण भी उपलब्ध हैं
सारणीबद्ध करता है
| भाग संख्या | रेटेड वर्तमान [ए] | 250VAC/50Hz @ 20C लीकेज करंट [mA] |
भौतिक आयाम | इलेक्ट्रिकल स्कैमैटिक्स | टर्मिनल | वजन [जी] | ||
| पेंच | टर्मिनल ब्लॉक | तारों | ||||||
| VIP1-1A-01 | 1 क | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3 ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6ए | <0.5mA | चित्र .1 | चित्र .1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10:00 पूर्वाह्न | <0.5mA | रेखा चित्र नम्बर 2 | चित्र .1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10:00 पूर्वाह्न | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20ए | <1.0mA | चित्र 3/अंजीर 4 | रेखा चित्र नम्बर 2 | एम 4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30ए | <1.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 320 |
| VIP4-1B-50 | एसओए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम 8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200ए | <2.0mA | चित्र 5 | रेखा चित्र नम्बर 2 | एम10 | - - - | - - - | 1900 |
अनुप्रयोग:
सफेद गृहस्थी
स्मार्ट घर
स्मार्ट टर्मिनल
बिजली की आपूर्ति
बिजली ऊर्जा
इलेक्ट्रिकल और इलेक्ट्रॉनिक उपकरण
उपभोक्ता वस्तुओं
चिकित्सीय उपकरण
डेटाकॉम उपकरण
नमूना
नमूना शुल्क: बातचीत
नमूना समय: 3 ~ 5 दिन
भुगतान
--- भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी
--- कृपया डिलीवरी के लिए सही संपर्क जानकारी छोड़ना याद रखें।
|
